中心吊グレビティヒンジ（枠取り付け用）　LH-763 図面

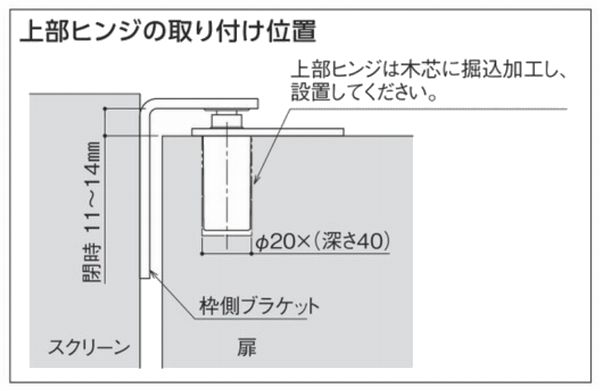

中心吊グレビティヒンジ（枠取り付け用）　LH-763 ※こちらの商品は価格に変更がありました。（2023.05.19更新） メーカー品番 LＨ-763 材質 ステンレス(SUS304） 仕上 バレル研磨 セットネジ 上部ヒンジ（扉側）：呼び4×30ナベタッピングネジ+SUS：3本 上部ヒンジ（枠側）：呼び4×30サラタッピングネジ+SUS：3本 下部ヒンジ（扉側）：呼び4×30ナベタッピングネジ+SUS：3本 下部ヒンジ（枠側）：呼び4×30サラタッピングネジ+SUS：4本  適応扉重量 30kg 製品情報 ・ドア静止位置組換可　15度きざみ。 ・LRB-11ネジカバーとの併用はできません。 ●簡易施工型の枠取り付け中心吊グレビティヒンジです。 指挟み防止ブースに使用可能なタイプです。 ●ドアは静止位置より90度回転で約4mmせり上がります。 ※同納まりで、ストップ機能あるSKタイプもオーダーにて承ります。 ●左右兼用 ●本製品は室内向けの木造建築用金物です。 ※開扉90度以内 ※開扉90度以内（自動閉扉） ※開き角度規制は、戸先寸近に戸当たりを別途設置してください。 ※ラッチ解錠時に限り、扉の取り外しが可能です。 ●開扉時の扉の枠の隙間を小さくし、指が挟まれにくい仕様です。 ※取り付けるエッジによって変わります。 軌跡をご確認のうえご使用ください。 ・ドア厚30〜40�o程度のドアに適応しています。 ・主にラバトリーブース(トイレブース)の扉(戸)にお使いいただくためのヒンジです。 ・扉の上下枠に掘り込み(枠取り付けタイプ)して取付ます。 ・扉を開くと扉の重量を利用して元の位置に戻ります。 ・上下1組でお届けします。 ※吊り込みはパネルを下部ヒンジから吊り込みます。 上部ヒンジは軸をパネル内に押込みながら枠側ブラケットに取り付けます。 ■よくある質問 ・左勝手・右勝手とは ・SUS、+SUSとは? ・素材について ・カートに入れても商品が表示されないときは？     注文コード 003-4049 商品名 中心吊グレビティヒンジ（枠取り付け用）　LH-763 販売価格 3,850円 税別価格 3,500円 メーカー SYS　シブタニ 配送タイプ 普通 数量:

※上の画像をクリックすると、別ウィンドウで大きく表示されます。
※掲載されている商品の写真およびカラー見本は、実際の色彩と多少異なる場合があります。
※メーカー都合により本製品仕様は、予告なく変更することがあります。
この商品のカタログデータを見る：PDFカタログ　(別画面に表示されます)・施工要領図　(別画面に表示されます)
